024—常用线性稳压电源模块电路图

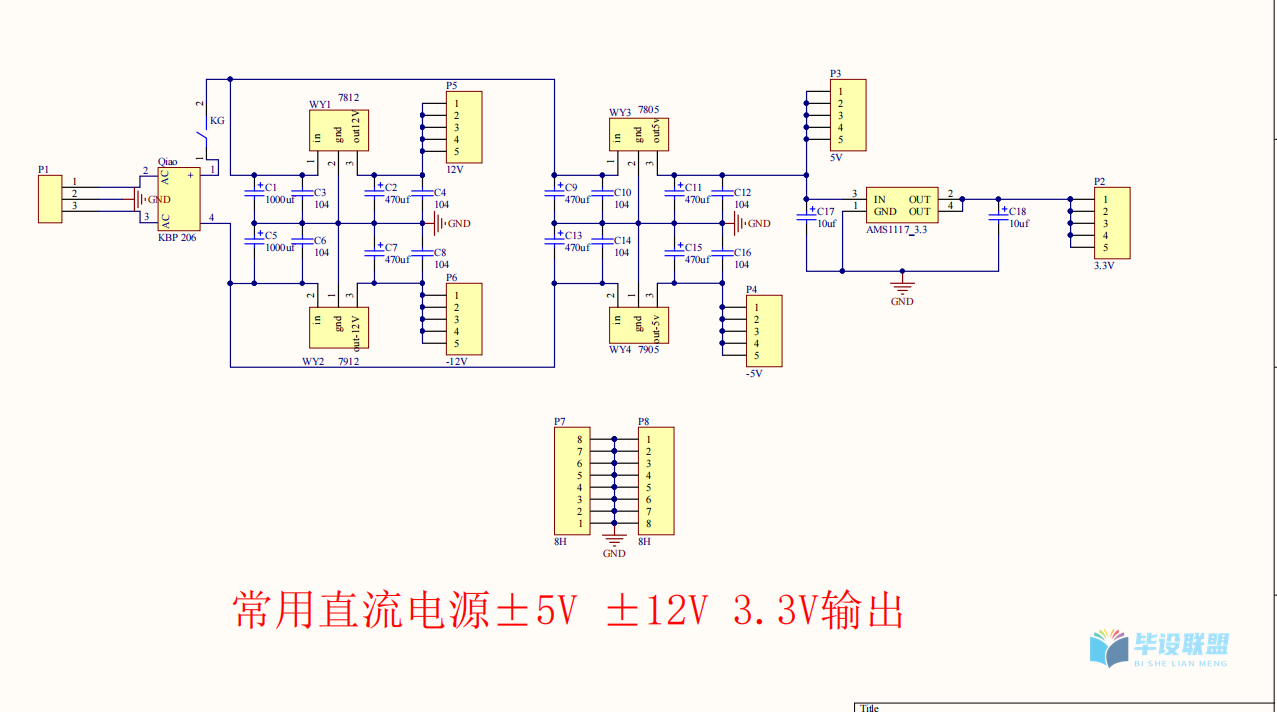

电路图：
题目： 常用线性稳压电源模块电路图
系统组成：220V转12V交流变压器 +整流滤波电路+7812稳压+7912稳压+7805稳压+7905稳压+3.3V稳压；
功能简要介绍
1、 交流220V输入。
2、 输出±12V、±5V、3.3V。
3、 电源输出采用排针引出。
资料说明：
1、本资料是个人经过制作实物验证成功总结而来，属于原创作品。
2、电路图为源文件，可用AltiumDesigner打开。
3、购买者需要具备一定的电子基础知识和单片机软硬件基础，方可顺利复刻出本作品。
4、制作中如有疑问可联系资料中技术联系方式咨询。

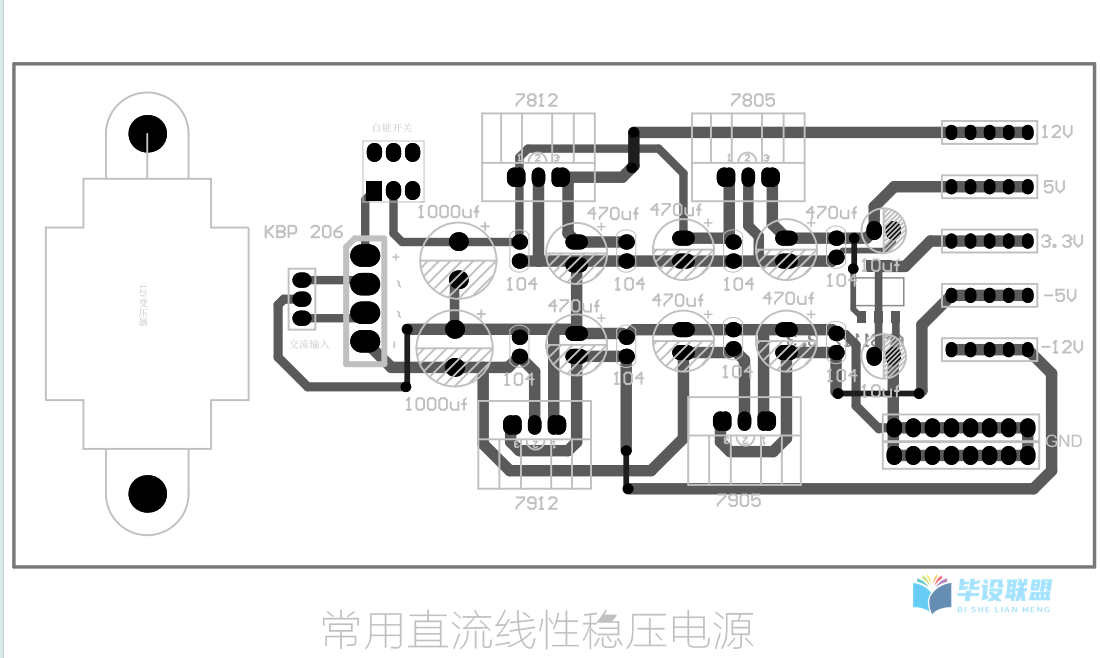

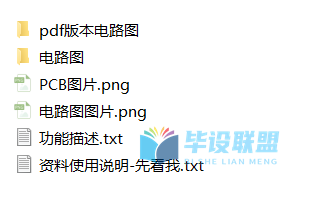

5、下方为本资料内容截图，资料以压缩包方式下载，下载后请先解压后再使用。
